Contrôle d'un illuminant

Illum Reader est une fonction qui permet d’analyser la lumière.
Son but est de vérifier la qualité de votre lumière dans une cabine lumineuse ou dans vos conditions de visualisation.

Pré-requis

Cette fonctionnalité ne peut marcher qu’avec les spectrophotomètres suivants :
- Konica Minolta MYIRO (Adaptateur de lumière ambiante en option)
- XRite Eye One Pro
- XRite Eye One Pro ( EFI ES 1000)
- XRite Eye One Pro 2 ( EFI ES 2000)
- XRite Eye One Pro 3 ( EFI ES 3000) et XRite Eye One Pro3 PLUS

Important : Assurez-vous que votre spectrophotomètre est connecté sur un port USB directement sur votre ordinateur et non pas sur un hub USB
Les XRite I1 Pro et Konica Minolta Myiro sont alimentés via le port USB,.
Si l'alimentation du port USB n'est pas suffisante, le spectro sera reconnu, mais au moment de la calibration le logiciel se mettra en erreur.

Attention certains XRite I1 Pro OEM ne peuvent pas mesurer les illuminant

.   .

Comment utiliser Illum Reader

Cliquer sur l'icon "Créer Lumière" dans la barre d'outils de Coraye

Assurez vous que votre spectrophotomètre est connecté.
Lorsque la fenêtre "Lire la mire" apparaît, cliquez sur "Je suis prêt".

Une nouvelle fenêtre va apparaitre pour effectuer la calibration de votre spectrophotomètre.

Placer le spectrophotomètre dans sa position d'étalonnage.

Konica Minolta MYIRO
XRite I1 Pro 3
XRite I1 Pro 2
XRite I1 Pro

Cliquer ensuite sur le bouton Démarrer la calibration.

Lorsque l'étalonnage est terminé, une nouvelle fenêtre apparaîtra.

Attention, vous devez utiliser le capuchon pour lire la lumière avec
les Konica Minolta MYIRO, les XRite Eye One Pro 1, 2, 3 et 3 PLUS.

Konica Minolta MYIRO

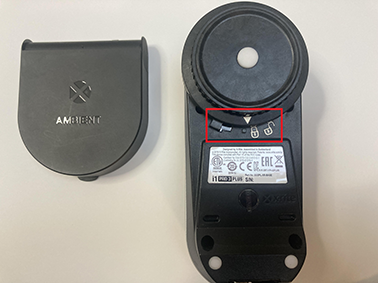

XRite Eye One Pro 3 et 3 PLUS
XRite Eye One Pro 2
XRite Eye One Pro

Pour capturer la lumière, il suffit maintenant de mesurer directement avec le spectrophotomètre.
Les mesures successives seront affichées les unes sous les autres.

Vous pouvez prendre plusieurs mesures et les renommer comme vous le souhaitez.

Lorsque vos mesures sont terminées, cliquez sur “Sauvegarder et quitter”.
Vos échantillons de lumières seront ajoutés dans la colonne de gauche.

Comment gérer vos échantillons de lumières

Cliquer à droite sur la couleur pour renommer, dupliquer et supprimer.

Ces fichiers .sp sont utiles pour partager et sauvegarder vos échantillons de lumières.

Quelles sont les valeurs associées à l'échantillon mesuré?

Lorsque nous mesurons une lumière, nous pouvons obtenir des informations telles que le CCT, CRI, Ra, MI, Luminosité, Lab et x,y..

Exemple :
Contrôle d'une visionneuse Just Normlicht D65 réglée à 2000 lux

L'IRC (Indice de Rendu des Couleurs (CRI)) est un indicateur utilisé pour quantifier la qualité de la lumière en fonction de sa capacité à restituer les couleurs des objets de manière naturelle, par rapport à une source lumineuse idéale (lumière du jour ou lumière d'une référence). Plus l'IRC est élevé, plus la lumière est capable de reproduire fidèlement les couleurs, ce qui permet de percevoir les objets de manière plus réaliste.
Il est calculé sur échantillon de 15 couleurs de références :




L'IRC est exprimé sur une échelle de 0 à 100 :
- Un IRC de 100 signifie que la source lumineuse rend les couleurs de manière parfaitement naturelle (comme la lumière naturelle ou la lumière du soleil).
- Un IRC faible, en dessous de 50, indique une lumière qui déforme ou rend difficile la perception des couleurs.

Cet indice est particulièrement utilisé pour évaluer la qualité des éclairages dans des contextes où la perception des couleurs est importante, comme dans les galeries d'art, les magasins de détail, les studios de photographie, ou encore dans des environnements médicaux

Téléchargement :
- Table de référence des échantillons utilisés pour le calcule du CRI, Ra et MI
- Illuminants de référence + mesures

Le Ra utilise le même mode de calcul que le CRI, mais est calculé sur les 8 premiers échantillons de référence

L'indice de métamérisme mesure la sensibilité d'une source lumineuse à provoquer des différences de couleur entre deux objets qui apparaissent identiques sous une lumière donnée, mais qui se distinguent sous une autre source lumineuse. Un faible indice indique que les couleurs restent cohérentes sous différentes lumières, tandis qu'un indice élevé signifie que les couleurs changent perceptiblement avec la lumière, créant un phénomène de métamérisme.
Les échantillons de référence sont les mêmes que pour le calcul de l'IRC (CRI).

La température de couleur d'une source de lumière est la température d'un radiateur à corps noir idéal émettant une lumière d'une couleur comparable à celle de la source de lumière.
La température de couleur est une caractéristique de la lumière visible qui a d'importantes applications dans les domaines de l'éclairage, de la photographie, de la vidéographie, de l'édition, de la fabrication, de l'astrophysique, de l'horticulture et dans d'autres domaines.
En pratique, la température de couleur n’a de sens que pour les sources lumineuses qui correspondent en fait assez étroitement au rayonnement de certains corps noirs, c’est-à-dire une lumière allant du rouge à l’orange au jaune au blanc au blanc bleuâtre; il n’a pas de sens de parler de température de couleur, par exemple, d’une lumière verte ou violette.
La température de couleur est habituellement exprimée en kelvins, à l’aide du symbole K, unité de mesure de la température absolue.

Les températures de couleur supérieures à 5000 K sont appelées «couleurs froides» (bleuâtres), tandis que les températures de couleur inférieures (2700–3000 K) sont appelées «couleurs chaudes» (jaunâtres).
"Chaud" dans ce contexte est une analogie avec le flux de chaleur rayonné de l'éclairage à incandescence traditionnel plutôt que la température.
Le pic spectral de la lumière de couleur chaude est plus proche de l'infrarouge et la plupart des sources de lumière naturelle de couleur chaude émettent un rayonnement infrarouge important.
Le fait que l'éclairage "chaud" dans ce sens ait en fait une température de couleur "plus froide" est souvent source de confusion.

Source: Wikipédia

Contrôlez votre cabine suivant la norme ISO 3664 : 2009 P1 et P2 avec le module LIGHT CONTROL

Le module Light Control peut être utile pour vérifier l’uniformité, la température d’une couleur, l’intensité de la lumière dans une cabine et vérifier les conditions de visualisation des épreuves, objets et impressions.
Dans le domaine des arts graphiques, des normes ISO ont été définies pour normaliser les conditions de visualisation des impressions.
Savoir maîtriser sa lumière, c’est en quelque sorte savoir maîtriser la couleur.

Viewing condition	P1 Critical Comparison	P2 Practical Appraisal

ISO 3664: 2009 - CONDITIONS DE VISUALISATION

Source de lumière
• La distribution de puissance spectrale relative doit correspondre à celle de l’illuminant CIE D50.
• L'énergie UV doit être conforme à l'illuminant CIE D50 (en corrélation avec M1 dans la norme ISO 13655).

Deux niveaux d'intensité lumineuse
• Comparaison critique P1: par exemple deux impressions: éclairement 2000 ± 500 Lux
• Évaluation pratique de la P2: : éclairement 500 ± 125 Lux ou réglage exact de l'éclairement de la cabine d'éclairage à surveiller

Définitions supplémentaires
• Homogénéité (contrôle sur 9 zones dans votre stand)
• Environnant: surface diffuse gris neutre
• Angle de vision pour éviter les reflets

La mesure de la lumière peut être utilisée pour calculer un profil Icc.

Affichez vos courbes de réflectance dans Spectral Viewer.

Il pourrait être utile de comparer les courbes de réflectance de votre échantillon de couleur avec une courbe spectrale d’une lumière spécifique pour comprendre l’effet de métamérie.

Si vous avez besoin d’afficher la courbe spectrale de votre lumière mesurée, vous pouvez utiliser la visionneuse spectrale.

Pour en savoir plus, reportez vous au chapitre : Spectral Viewer

Bientôt dans une prochaine version :
Ajout de la TM-30

Le TM-30 (ou Technical Memorandum 30) est une norme développée par la CIE (Commission Internationale de l'Éclairage) pour évaluer la qualité de la couleur des sources lumineuses (illuminants). Il a été publié en 2015 et vise à fournir une méthode plus complète et plus précise que le traditionnel indice de rendu des couleurs Ra pour évaluer comment une source lumineuse affecte la perception des couleurs d'un objet.

Les principales caractéristiques du TM-30 sont les suivantes :

1. Indice de rendu des couleurs global (Rf) : C'est une mesure qui donne une idée générale de la capacité d'une source lumineuse à rendre les couleurs de manière fidèle. Le Rf est similaire à l'indice Ra, mais il est basé sur un plus grand nombre de couleurs de référence.

2. Graphique des rendus de couleur (Gamut area, ou G) : Le TM-30 mesure également l'étendue de la palette de couleurs rendues par la source lumineuse. Un Gamut Area (ou G) évalue si la source lumineuse a tendance à saturer ou à désaturer les couleurs par rapport à la lumière naturelle (lumière du jour standard).

3. Déviation de chromaticité (Rf et Rg) : Le TM-30 évalue également les déviations chromatiques en utilisant un ensemble de couleurs de test. Cela permet d'identifier des comportements spécifiques des sources lumineuses, comme une tendance à faire apparaître les couleurs plus chaudes ou plus froides qu'elles ne le sont réellement.

4. Rendement spectral détaillé : Le TM-30 offre un ensemble de 99 couleurs de test et prend en compte la capacité d'un illuminant à rendre des couleurs spécifiques avec une précision plus fine que les systèmes traditionnels comme le Ra.

En résumé, le TM-30 permet une analyse plus détaillée de la manière dont une source lumineuse influence la perception des couleurs, en offrant une évaluation plus fine que le seul indice Ra et en prenant en compte l'étendue des couleurs et les déviations chromatiques.

Les 99 échantillons de référence utilisés  pour le calcul de la TM-30

Les courbes spectrales des 99 échantillons
