La gestion de la couleurs

Vous avez besoin de mesurer la couleur d'un échantillon, de contrôler les conditions de lumière pour évaluer vos couleurs, convertir en RVB ou CMJN une couleur ou effectuer des recherches de teintes par rapport à un nuancier PANTONE, RAL ou autres ? Vous êtes alors au bon chapitre.

Capture d'une couleur

Capturer une couleur avec Coraye est très simple.
Mais que pouvons-nous faire, par la suite, avec nos échantillons de couleurs mesurés ?


Comment capturer les couleurs.

Pré-requis :

- Module Capture de couleurs
- Un spectrophotomètre (voir liste ci-dessous)

Commencez par connecter votre spectrophotomètre.

Spectrophotomètres supportés par le module "Capture Couleur" de Coraye :
- XRite I1 Pro 3 & I1 Pro 3 PLUS
- XRite I1 Pro 2
- XRite I1 Pro & I1 Pro UV
- EFI ES1000
- EFI ES2000
- EFI ES3000
- Konica Minolta MYIRO
- Konica Minolta CM26d et CM25
- Barbieri LFP qb Sensing Unit

Important : Assurez-vous que votre spectrophotomètre est connecté sur un port USB directement sur votre ordinateur et non pas sur un hub USB
Les XRite I1 Pro et Konica Minolta Myiro sont alimentés via le port USB,.
Si l'alimentation du port USB n'est pas suffisante, le spectro sera reconnu, mais au moment de la calibration le logiciel se mettra en erreur.

Ensuite cliquez sur l'icône “Créer Couleur” situé dans le menu en haut à gauche du logiciel.


Une fenêtre s'affiche afin de vous permettre de définir les conditions de la lecture.
Ces paramètres sont dépendants de l'instrument de lecture que vous allez utiliser.

Mode spectro.png

Utilisez le mode Reflective pour mesurer sur du papier ou de la matière
Utilisez le mode
Emissive pour capturer la courbe spectrale d'une couleur sur votre écran ou sur du baklit rétroéclairé
Utilisez le mode Transmissive pour mesurer une couleur sur votre écran ou sur du baklit rétroéclairé.

Si votre spectrophotomètre doit être étalonné, Coraye vous demandera de lancer la procédure d'étalonnage.


Pendant la calibration, vous devez mettre votre spectrophotomètre dans sa position d'étalonnage.

Konica Minolta MYIRO

XRite I1 Pro 3






XRite I1 Pro 2 image-1628598318389.png



XRite I1 Pro image-1628598375772.jpeg
Konica Minolta CM 26d  image-1628598488804.jpeg

Lorsque le calibrage est terminé, vous êtes prêts à capturer les couleurs.

Konica Minolta MYIRO  image-1628599160915.jpeg
XRite I1 Pro 3 image-1628599236827.png
XRite I1 Pro 2 image-1628599289655.jpeg



XRite I1 Pro




Konica Minolta CM 26d  image-1628599473691.png
Barbieri Sensing Unit LFP qb



Les mesures successives seront affichées les unes sous les autres.
Les valeurs Lab de chacune des couleurs apparaissent au fur et à mesure pour vous aider à effectuer des corrections entre les couleurs réelles des objets (ou matières) et la retouche des images affichées sur un écran graphique..

Capture 1.png

À cette étape, vous pouvez renommer les couleurs avant de les enregistrer.

Capture 2.png

Si vous souhaitez comparer des couleurs sans avoir besoin de les enregistrer, vous pouvez sélectionner la couleur de référence et vous obtiendrez les valeurs de ∆00, ∆94, ∆76, ∆H ou ∆Ch

Rappelons que les ∆00, ∆94 et ∆76 définissent la distance entre deux couleurs, le ∆Ch ne tient compte uniquement que de la saturation et le ∆H ne tient compte uniquement que de la teinte (Hue).

Pour en savoir plus, reportez vous au chapitre : Delta E

Capture 3.png

Lorsque vous avez fini de lire et de renommer vos couleurs, vous pouvez les enregistrer en cliquant sur “Enregistrer et quitter”.


Maintenant, vos couleurs sont prêtes à être utilisées. Mais que puis-je faire après cela?


Afficher les informations sur la couleur

Il vous suffit de sélectionner une couleur dans la colonne de gauche pour que les informations relatives à cette couleur s'affichent dans la colonne de droite.

- Prévisualisation couleur
- Valeurs LAB
- Valeurs RVB (sRGB)
- Valeurs hexadécimales (espace Web sRGB)
- Valeurs Lch
- Valeurs XYZ
- La densité CMYV



Comment gérer vos couleurs

Cliquez à droite sur la couleur pour Renommer, Dupliquer et Supprimer.
L'option d'Exportation permet d'enregistrer la couleur dans un fichier .spc avec ses données spectrales.
Ces fichiers .spc sont utiles pour partager et sauvegarder vos échantillons de couleurs.



Afficher les couleurs dans le Gamut Viewer

Pré-requis :

- Module Gamut Viewer

Il peut être utile d’afficher les couleurs en 3D pour les comparer avec une image ou un profil icc, comme un profil papier.

Pour plus d'information sur le module Gamut Viewer:

Pour en savoir plus, reportez vous au chapitre : Gamut Viewer



Ajoutez vos couleurs dans une table de couleurs

Pré-requis :

- Module Table des couleurs

Vous pouvez ajouter vos couleurs dans une table de couleurs, par un simple glisser-déposer.


Pour plus d'information sur les tables de couleurs:

Pour en savoir plus, reportez vous au chapitre : Table de couleurs


Valeurs de densité

Pour obtenir les valeurs de densité d'un échantillon sélectionné, allez dans l'onglet “Densité de couleur” situé en bas dans la colonne de droite.


Pour plus d'information sur les valeurs de densité:

Pour en savoir plus, reportez vous au chapitre : Afficher la densité


Affichez vos courbes de réflectance dans Spectral Viewer.

Pré-requis :

- Module Spectral Viewer

Il pourrait être utile de comparer les courbes de réflectance de votre échantillon de couleur avec une courbe spectrale d’une lumière spécifique pour comprendre l’effet de métamérie.


Pour plus d'information sur le module Spectral Viewer:

Pour en savoir plus, reportez vous au chapitre : Spectral Viewer


Convertissez vos échantillons de couleurs en CMJN ou en RVB avec le convertisseur de couleurs.

Cette option permet de convertir votre couleur en valeurs CMJN ou RVB en fonction du profil ICC de votre support.
Grâce à la valeur
Delta E, vous pouvez savoir si votre échantillon de couleur est reproductible ou non.

Dans cet exemple, nous avons un rouge saturé et nous souhaitons savoir si notre imprimeur offset pourra le reproduire fidèlement

Pour cela, nous allons glisser le profil CMJN Isocoated_v2_eci.icc* dans la zone du profil.
Cela aura pour effet de convertir notre "Rouge" dans les valeurs CMJN les plus proches.
Mais nous pouvons voir que cette couleur n’est pas reproductible dans cet espace colorimétrique car le
Delta E = 5
Nous voyons aussi dans le Gamut Viewer que cette couleur est en dehors de l’espace de couleur Isocoated_v2_eci.icc.

* Le profile Isocoated_v2_eci.icc est un standard utilisé en Europe pour le traitement des fichiers CMJN.


Dans cet exemple, nous avons le même rouge saturé, mais nous allons le comparer avec l'espace couleur Adobe RGB 1998.
Faites glisser et déposez le profil Adobe RGB 1998.icc dans la zone de profil.
Nous obtenons maintenant les valeurs RVB les plus proches.
Ici, nous pouvons voir que cette couleur est reproductible dans cet espace colorimétrique car le
Delta E = 0 et nous voyons également dans le Gamut viewer, que cette couleur est dans le gamut de l'espace AdobeRGB 1998.icc.


Pour plus d'information sur le module Color Converter:

Pour en savoir plus, reportez vous au chapitre : Color Converter


Trouver la couleur la plus proche dans un nuancier avec Color Finder.

Vous avez capturé un échantillon de couleur et vous devez savoir quelle est la valeur Pantone® la plus proche.

Pour le savoir, il vous suffit de sélectionner votre couleur, d'aller à l'onglet Color Finder, puis de glisser-déposer une table de couleurs (ex-PANTONE® C) dans la zone Table de couleurs.
Vous obtiendrez alors la couleur la plus proche du nuancier avec la valeur Delta E pour vous donner la précision des couleurs.

Cette fonction peut également être utile pour effectuer un contrôle qualité à partir d’un nuancier contenant des échantillons de couleur à vérifier.


Pour plus d'information sur le module Color Finder:

Pour en savoir plus, reportez vous au chapitre : Color Finder


Comparer deux couleurs avec le Delta Finder

Si vous avez besoin de comparer deux échantillons de couleurs pour connaître la précision entre ces couleurs, vous pouvez utiliser la fonction Delta Finder.
Pour l'utiliser, il vous suffit de sélectionner votre première couleur dans la colonne de gauche, d'accéder à l'onglet Delta Finder, puis de faire glisser la seconde couleur vers la zone Couleur.
Vous obtiendrez la valeur Delta E.


Pour plus d'information sur le module Delta Finder:

Pour en savoir plus, reportez vous au chapitre : Delta E Finder

Comparer le point blanc d'un profil icc avec la mesure du blanc d'un papier

Pré-requis :

- Gamut Viewer

Vous recherchez un papier avec une couleur de blanc spécifique, nul besoin de vous procurer des échantillons.
Il vous suffit de télécharger les profils des médias sur les sites des fabricants de papier, puis de visualiser ou comparer le point blanc du profil icc avec la mesure du blanc du papier de référence.

- Première étape : Télécharger le profil media sur le site du fabricant

- Deuxième étape : Importer le profil dans Coraye

- Troisième étape : Sélectionner le profil puis dans la colonne de droite, faire un "glissé / déposé" de la prévisualisation du point blanc vers la colonne de gauche.
Le point blanc apparaitra comme un échantillon de couleur.


- Quatrième étape : Mesurer le blanc de votre papier de référence ou bien si vous connaissez les valeurs Lab de votre papier, créer une couleur en éffectuant un clic droit dans la colonne de gauche.

- Cinquième étape : Comparer les deux échantillons dans le "Delta Finder"




Contrôle d'un illuminant

Illum Reader est une fonction qui permet d’analyser la lumière.
Son but est de vérifier la qualité de votre lumière dans une cabine lumineuse ou dans vos conditions de visualisation.


Pré-requis

Cette fonctionnalité ne peut marcher qu’avec les spectrophotomètres suivants :
-
Konica Minolta MYIRO (Adaptateur de lumière ambiante en option)
- XRite Eye One Pro
- XRite Eye One Pro ( EFI ES 1000)
- XRite Eye One Pro 2 ( EFI ES 2000)
- XRite Eye One Pro 3 ( EFI ES 3000) et XRite Eye One Pro3 PLUS

Important : Assurez-vous que votre spectrophotomètre est connecté sur un port USB directement sur votre ordinateur et non pas sur un hub USB
Les XRite I1 Pro et Konica Minolta Myiro sont alimentés via le port USB,.
Si l'alimentation du port USB n'est pas suffisante, le spectro sera reconnu, mais au moment de la calibration le logiciel se mettra en erreur.

Attention certains XRite I1 Pro OEM ne peuvent pas mesurer les illuminant

image-1628602206892.png.   image-1628602227797.png.   image-1628606732447.png



Comment utiliser Illum Reader

Cliquer sur l'icon "Créer Lumière" dans la barre d'outils de Coraye


Assurez vous que votre spectrophotomètre est connecté.
Lorsque la fenêtre "Lire la mire" apparaît, cliquez sur "Je suis prêt".


Une nouvelle fenêtre va apparaitre pour effectuer la calibration de votre spectrophotomètre.


Placer le spectrophotomètre dans sa position d'étalonnage.

Konica Minolta MYIRO

XRite I1 Pro 3


XRite I1 Pro 2 image-1628598318389.png
XRite I1 Pro image-1628598375772.jpeg

Cliquer ensuite sur le bouton Démarrer la calibration.

Lorsque l'étalonnage est terminé, une nouvelle fenêtre apparaîtra.

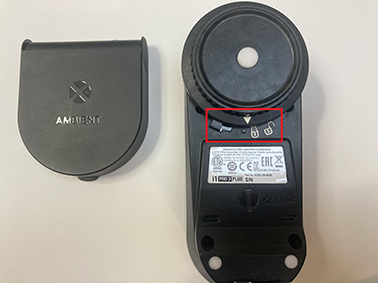

Attention, vous devez utiliser le capuchon pour lire la lumière avec
les Konica Minolta MYIRO, les XRite Eye One Pro 1, 2, 3 et 3 PLUS.

Konica Minolta MYIRO



XRite Eye One Pro 3 et 3 PLUS

XRite Eye One Pro 2


XRite Eye One Pro  image-1628604638148.png

Pour capturer la lumière, il suffit maintenant de mesurer directement avec le spectrophotomètre.
Les mesures successives seront affichées les unes sous les autres.


Vous pouvez prendre plusieurs mesures et les renommer comme vous le souhaitez.


Lorsque vos mesures sont terminées, cliquez sur “Sauvegarder et quitter”.
Vos échantillons de lumières seront ajoutés dans la colonne de gauche.



Comment gérer vos échantillons de lumières

Cliquer à droite sur la couleur pour renommer, dupliquer et supprimer.

L'option “Exporter” permet d'enregistrer la couleur dans un fichier .sp avec des données spectrales.


Ces fichiers .sp sont utiles pour partager et sauvegarder vos échantillons de lumières.

Les mesures peuvent être aussi exportées sous forme de fichier .sp pour être sauvegardées sur votre disque dur.

Quelles sont les valeurs associées à l'échantillon mesuré?

Lorsque nous mesurons une lumière, nous pouvons obtenir des informations telles que le CCT, CRI, Ra, MI, Luminosité, Lab et x,y..


Exemple :
Contrôle d'une visionneuse Just Normlicht D65 réglée à 2000 lux

Spectre cabine Just.jpg

L'IRC (Indice de Rendu des Couleurs (CRI)) est un indicateur utilisé pour quantifier la qualité de la lumière en fonction de sa capacité à restituer les couleurs des objets de manière naturelle, par rapport à une source lumineuse idéale (lumière du jour ou lumière d'une référence). Plus l'IRC est élevé, plus la lumière est capable de reproduire fidèlement les couleurs, ce qui permet de percevoir les objets de manière plus réaliste.
Il est calculé sur échantillon de 15 couleurs de références :
Ref calcul CRI.jpg


L'IRC est exprimé sur une échelle de 0 à 100 :
- Un IRC de 100 signifie que la source lumineuse rend les couleurs de manière parfaitement naturelle (comme la lumière naturelle ou la lumière du soleil).
- Un IRC faible, en dessous de 50, indique une lumière qui déforme ou rend difficile la perception des couleurs.

Cet indice est particulièrement utilisé pour évaluer la qualité des éclairages dans des contextes où la perception des couleurs est importante, comme dans les galeries d'art, les magasins de détail, les studios de photographie, ou encore dans des environnements médicaux

Téléchargement :
- Table de référence des échantillons utilisés pour le calcule du CRI, Ra et MI
- Illuminants de référence + mesures

Le Ra utilise le même mode de calcul que le CRI, mais est calculé sur les 8 premiers échantillons de référence


L'indice de métamérisme mesure la sensibilité d'une source lumineuse à provoquer des différences de couleur entre deux objets qui apparaissent identiques sous une lumière donnée, mais qui se distinguent sous une autre source lumineuse. Un faible indice indique que les couleurs restent cohérentes sous différentes lumières, tandis qu'un indice élevé signifie que les couleurs changent perceptiblement avec la lumière, créant un phénomène de métamérisme.
Les échantillons de référence sont les mêmes que pour le calcul de l'IRC (CRI).

La température de couleur d'une source de lumière est la température d'un radiateur à corps noir idéal émettant une lumière d'une couleur comparable à celle de la source de lumière.
La température de couleur est une caractéristique de la lumière visible qui a d'importantes applications dans les domaines de l'éclairage, de la photographie, de la vidéographie, de l'édition, de la fabrication, de l'astrophysique, de l'horticulture et dans d'autres domaines.
En pratique, la température de couleur n’a de sens que pour les sources lumineuses qui correspondent en fait assez étroitement au rayonnement de certains corps noirs, c’est-à-dire une lumière allant du rouge à l’orange au jaune au blanc au blanc bleuâtre; il n’a pas de sens de parler de température de couleur, par exemple, d’une lumière verte ou violette.
La température de couleur est habituellement exprimée en kelvins, à l’aide du symbole K, unité de mesure de la température absolue.

Les températures de couleur supérieures à 5000 K sont appelées «couleurs froides» (bleuâtres), tandis que les températures de couleur inférieures (2700–3000 K) sont appelées «couleurs chaudes» (jaunâtres).
"Chaud" dans ce contexte est une analogie avec le flux de chaleur rayonné de l'éclairage à incandescence traditionnel plutôt que la température.
Le pic spectral de la lumière de couleur chaude est plus proche de l'infrarouge et la plupart des sources de lumière naturelle de couleur chaude émettent un rayonnement infrarouge important.
Le fait que l'éclairage "chaud" dans ce sens ait en fait une température de couleur "plus froide" est souvent source de confusion.

Source: Wikipédia



Contrôlez votre cabine suivant la norme ISO 3664 : 2009 P1 et P2 avec le module LIGHT CONTROL

Le module Light Control peut être utile pour vérifier l’uniformité, la température d’une couleur, l’intensité de la lumière dans une cabine et vérifier les conditions de visualisation des épreuves, objets et impressions.
Dans le domaine des arts graphiques, des normes ISO ont été définies pour normaliser les conditions de visualisation des impressions.
Savoir maîtriser sa lumière, c’est en quelque sorte savoir maîtriser la couleur.

Viewing condition P1 Critical Comparison P2 Practical Appraisal
image-1628602227797.png image-1628602206892.png image-1628606732447.png

ISO 3664: 2009 - CONDITIONS DE VISUALISATION

Source de lumière
• La distribution de puissance spectrale relative doit correspondre à celle de l’illuminant CIE D50.
• L'énergie UV doit être conforme à l'illuminant CIE D50 (en corrélation avec M1 dans la norme ISO 13655).

Deux niveaux d'intensité lumineuse
• Comparaison critique P1: par exemple deux impressions: éclairement 2000 ± 500 Lux
• Évaluation pratique de la P2: : éclairement 500 ± 125 Lux ou réglage exact de l'éclairement de la cabine d'éclairage à surveiller

Définitions supplémentaires
• Homogénéité (contrôle sur 9 zones dans votre stand)
• Environnant: surface diffuse gris neutre
• Angle de vision pour éviter les reflets


La mesure de la lumière peut être utilisée pour calculer un profil Icc.


Affichez vos courbes de réflectance dans Spectral Viewer.

Il pourrait être utile de comparer les courbes de réflectance de votre échantillon de couleur avec une courbe spectrale d’une lumière spécifique pour comprendre l’effet de métamérie.

Si vous avez besoin d’afficher la courbe spectrale de votre lumière mesurée, vous pouvez utiliser la visionneuse spectrale.

Pour en savoir plus, reportez vous au chapitre : Spectral Viewer

Bientôt dans une prochaine version :
Ajout de la TM-30

Le TM-30 (ou Technical Memorandum 30) est une norme développée par la CIE (Commission Internationale de l'Éclairage) pour évaluer la qualité de la couleur des sources lumineuses (illuminants). Il a été publié en 2015 et vise à fournir une méthode plus complète et plus précise que le traditionnel indice de rendu des couleurs Ra pour évaluer comment une source lumineuse affecte la perception des couleurs d'un objet.

Les principales caractéristiques du TM-30 sont les suivantes :

  1. Indice de rendu des couleurs global (Rf) : C'est une mesure qui donne une idée générale de la capacité d'une source lumineuse à rendre les couleurs de manière fidèle. Le Rf est similaire à l'indice Ra, mais il est basé sur un plus grand nombre de couleurs de référence.

  2. Graphique des rendus de couleur (Gamut area, ou G) : Le TM-30 mesure également l'étendue de la palette de couleurs rendues par la source lumineuse. Un Gamut Area (ou G) évalue si la source lumineuse a tendance à saturer ou à désaturer les couleurs par rapport à la lumière naturelle (lumière du jour standard).

  3. Déviation de chromaticité (Rf et Rg) : Le TM-30 évalue également les déviations chromatiques en utilisant un ensemble de couleurs de test. Cela permet d'identifier des comportements spécifiques des sources lumineuses, comme une tendance à faire apparaître les couleurs plus chaudes ou plus froides qu'elles ne le sont réellement.

  4. Rendement spectral détaillé : Le TM-30 offre un ensemble de 99 couleurs de test et prend en compte la capacité d'un illuminant à rendre des couleurs spécifiques avec une précision plus fine que les systèmes traditionnels comme le Ra.

En résumé, le TM-30 permet une analyse plus détaillée de la manière dont une source lumineuse influence la perception des couleurs, en offrant une évaluation plus fine que le seul indice Ra et en prenant en compte l'étendue des couleurs et les déviations chromatiques.

Table TM-30.jpgLes 99 échantillons de référence utilisés  pour le calcul de la TM-30

Color Finder

Color Finder vous aide à trouver une couleur parmi des milliers d’autres! Apprenons à l'utiliser.



Avez-vous besoin de trouver la couleur la plus proche de votre échantillon de référence, parmi les couleurs d'un guide PANTONE®, RAL® ou d'un guide personnalisé, tel qu'un guide de couleurs sur tissu, vinyle ou cuir ?

Si c'est le cas, Color Finder est l'outil qu'il vous faut.
En plus de vous donner la couleur la plus approchée, il va vous quantifier la différence entre la couleur de lecture et la couleur la plus proche de votre guide (Delta E).

Dans cet exemple, nous utiliserons une table de couleurs d'accompagnement PANTONE®.
Pour utiliser cette table de couleurs d'accompagnement PANTONE,® vous devez disposer de la licence pour l'utiliser.

La meilleure façon de l'obtenir est d'acheter un guide des formules PANTONE®.
Avec chacun d'eux, vous aurez un code pour télécharger le livre de couleurs PANTONE® au format numérique avec le logiciel PANTONE® COLOR MANAGER.


Comment utiliser Color Finder pour trouver une couleur dans un guide

Tout d’abord, vous devez importer votre table de couleurs dans un format compatible avec Coraye ( .cxf, .aco, .acb, .ase, csv, .qtx ou .table) et les couleurs précédemment lues avec Color Reader (fichiers .spc).
Glissez-les et déposez-les du dossier dans la colonne de gauche.


Maintenant, sélectionnez la couleur d'accompagnement et glissez la table de couleurs de la barre de gauche vers l'emplacement de la table de couleurs dans la zone inférieure droite.


La couleur la plus proche du guide apparaîtra dans la zone "Couleur proche" et le Delta E situé entre la couleur mesurée et la couleur trouvée sera affiché en dessous.

Cette fonction peut être utile pour savoir quelle est la couleur la plus proche dans un guide tel que RAL® ou PANTONE®.

Mais il peut également être utile de contrôler la couleur dans un processus de contrôle de la qualité.

Vous pouvez également créer votre propre guide de couleurs en vinyle, en tissu ou en cuir, afin de trouver la bonne couleur pour tout type d'application.


Color Converter

Le module de Color Converter vous permet de convertir une couleur mesurée (ou importée d'une table) en RVB ou CMJN


Lorsque vous avez mesuré une couleur avec votre spectrophotomètre, vous devrez peut-être la convertir en RVB, CMJN ou en LAB.
Color Finder le fait pour vous et affiche également les valeurs Delta E après la conversion pour indiquer si la couleur est reproductible.


Comment utiliser Color Converter pour convertir une couleur avec un profil ICC

Mesurer ou importer les couleurs à convertir, puis le profil icc à utiliser pour effectuer la conversion.

Par exemple, je sélectionne deux profils ICC (AdobeRGB1998 et Isocoated_v2) et deux fichiers .spc (2 couleurs mesurées précédemment.


Faites défiler le menu "Color Converter" dans la barre en bas à droite, puis faites glisser le profil icc vers son emplacement dans le menu Convertisseur de couleurs.

Sélectionnez l'intention de rendu du fichier et la formule Delta E


Votre couleur est automatiquement convertie en CMJN ou en RVB, en fonction de son espace colorimétrique.

Vous obtiendrez également la valeur LAB après la conversion et le delta E entre la valeur LAB d'origine et la valeur LAB après conversion Le delta E vous indiquera si la couleur d'origine est reproductible ou non dans l'espace colorimétrique utilisé pour la conversion.

Même exemple mais avec un profil RVB, le résultat sera en RVB.


Un autre exemple: vous pouvez utiliser un profil de simulation de papier pour effectuer la conversion.
Si le Delta E est proche de 0, cela signifie que votre couleur est reproductible sur l’imprimante avec ce papier.
Donc, si votre Delta E est supérieur à 2, cela signifie que votre couleur ne peut pas être reproduite avec précision.
Dans l'exemple ci dessous, le Delta E est inférieur à 1, la couleur Tomato Red est donc reproductible sur l'imprimante Epson SC-P7500


Si vous n'avez pas de profil pour convertir vos couleurs, un choix de trois profils vous est proposé:






Delta Finder

Ce tutoriel explique comment comparer deux couleurs.
Par exemple une couleur mesurée et une valeur Pantone provenant d'un nuancier numérique.


Le Delta E permet de quantifier la différence entre deux couleurs.
Mais si vous souhaitez en savoir plus sur ce qu'est le Delta E, nous vous encourageons à consulter l'article de wikipédia :
https://en.wikipedia.org/wiki/Color_difference (la version anglaise est plus complète)


Si un nombre Delta E est inférieur à 1 entre deux couleurs qui ne se touchent pas, il est à peine perceptible par l'observateur humain moyen.
Un delta E entre 3 et 6 est généralement considéré comme un nombre acceptable dans la reproduction commerciale, mais la différence de couleur peut être perçue par les professionnels de l'impression et du graphisme.

Dans ce tutoriel, nous allons comparer un échantillon mesuré sur un Pantonier papier de type "Eventail", avec la valeur Lab de ce même Pantone, mais provenant d'un nuancier numérique PANTONE.

Lire un échantillon PANTONE® avec votre spectrophotomètre

Dans cet exemple nous utiliserons une couleur PANTONE® provenant d'une table de couleur.
Pour utiliser cette table de couleurs PANTONE® vous devez avoir une licence appropriée.

La meilleure façon de l'obtenir, c'est d'acheter un Formula Guide de chez PANTONE®. Chaque achat de Formula guide vous donne accès à un code pour télécharger sa version digitale depuis le logiciel PANTONE® COLOR MANAGER.

Pour en savoir plus, reportez vous au chapitre : Capture d'une Capture d'une couleur



Importer le nuancier numérique PANTONE C

Pour importer une table de couleur, vous n'aurez qu'à la glisser dans la colonne des fichiers sur la gauche.

Pour en savoir plus, reportez vous au chapitre : Table de couleurs



Importer une couleur sélectionnée depuis une table vers la colonne des fichiers

Dans votre table de PANTONE®, indiquez dans la barre de recherche la référence de la couleur choisie.
Lorsque celle-ci s'affiche, glissez la dans la colonne des fichiers sur la gauche.



Comment obtenir le Delta E entre deux couleurs ?

La dernière étape consiste à sélectionner une des deux couleurs, d'ouvrir le module Delta Finder puis de glisser la deuxième couleur dans le champs "Couleur" de "Delta Finder".

La valeur du Delta E s'affichera juste en dessous.
Dans notre exemple le Delta E00 entre la valeur de référence du PANTONE 7726 C et la valeur de l'échantillon mesuré est de 1,4



Choix du mode de calcul du Delta E



Conclusion

Les nuanciers PANTONE® papier sont moins précis que leurs versions numériques du fait que les versions imprimées ne peuvent pas être reproduites avec des valeurs absolues, sans parler de l'usure due aux manipulations.

De plus la mesure avec un spectrophotomètre est plus précise et n'est pas perturbée par l'environnement ambiant contrairement à une comparaison visuelle (Observation sous une mauvaise source lumineuse par exemple).

Afficher la densité

Parce qu’un spectro-densitomètre d'atelier est coûteux, l’utilisation du spectrophotomètre, qui équipe déjà votre copieur ou votre système d’épreuves peut, grâce à Coraye, servir de densitomètre.


Introduction

Cette fonctionnalité, proposée par Coraye, ne peut pas remplacer un densitomètre d’atelier si le spectrophotomètre, que vous avez, ne prend pas en charge le mode M3 (filtre polarisant).
Pour pouvoir mesurer une densité d'encre humide, votre densitomètre doit être équipé d'un filtre polarisant afin d'obtenir les mêmes valeurs de densité entre une encre humide et une encre sèche.
En ce qui concerne les valeurs de couleur (Lab), la mesure doit toujours être effectuée sur des encres sèches.

Cependant, si vous ne disposez pas d'un spectrodensitomètre d'atelier, mais seulement d'un densitomètre d'atelier, Coraye pourra, grâce a cette fonctionnalité, vous permettre de déterminer les valeurs de densité optimum correspondant aux valeurs Lab des couleurs primaires et complémentaires recommandées par la norme ISO 12647.

Ci-après, une fiche expliquant la norme ISO 12647:
ISO 12647


Mesurez vos couleurs primaires

La première chose à faire est de lire vos échantillons de couleurs unies Cyan, Magenta, Jaune et Noir, par exemple.
N'oubliez pas de lire la valeur du papier, sur une zone non imprimée, si vous souhaitez obtenir les valeurs de densité relative.


Capturer les couleurs primaires et le papier‌


Obtenez vos valeurs de densité

Pour connaître les valeurs de densité, il vous suffit de sélectionner votre couleur dans la colonne de gauche, puis de passer à la colonne de droite pour afficher les valeurs dans la zone "Densité de couleur."


Pourquoi CMYV et pas CMYK?
Lorsque vous mesurez une densité, vous utilisez un densitomètre qui utilise des filtres Rouge, Vert et Bleu pour filtrer les valeurs de densité Cyan, Magenta et Jaune.
Mais le densitomètre ne permet pas de distinguer la différence entre un noir unique et un noir composite. il nous fournira alors une valeur de densité par rapport à un "noir visuel".


Les Modes

Les différents modes supportés par Corayes
- Statut E: réponse du densitomètre qui est la norme acceptée en Europe pour les densitomètres à réflexion de couleur.
- Statut T: réponse du densitomètre à réflexion de couleur à large bande, qui est la norme acceptée aux États-Unis pour les densitomètres à réflexion de couleur.
- Statut A: ANSI PH2.18, réponse du densitomètre. Il s'agit de la norme acceptée pour les densitomètres à réflexion destinés à la mesure des impressions couleur photographiques.
- Statut M: Densité d’impression photographique couleur négative (c’est-à-dire couleur négative, internégatif, intermédiaire, inversion originale, intermédiaire inversion).



Densité absolue vs densité relative

Sélectionnez le mode d'état de la densité‌
- Densité absolue: Densité mesurée avec la densité de papier incluse.
- Densité relative: Densité mesurée sans papier inclus (- Papier)

Si vous souhaitez en savoir plus sur ce sujet: Densité absolue vs densité relative


Pour obtenir les valeurs de densité relative, vous devez sélectionner "Relatif" dans la zone "Mode", puis glisser-déposer la lecture de papier dans la zone "Référence blanche".




Status E vs. Status T

Dans le domaine de l'imprimerie, la différence entre la norme européenne (statut E) et la norme américaine (statut T) est la couleur jaune unie qui n'est pas la même.
En Europe, ils utilisent une encre jaune "citron" au lieu des États-Unis qui utilisent une encre "jaune d'oeuf".
Du coup, la mesure de la densité ne s'effectue pas sur la même zone de fréquence.


Dans notre exemple, le jaune mesuré en Status T donne une densité de 1.11 alors qu'en Status E il est de 1.26



Mesurez vos densités en mode Transmission

Vous êtes un sérigraphe ou bien un labo photo et vous avez besoin de mesurer la densité de vos films en transparence ?

Pour cela vous aurez besoin :
- Module Color Capture de Coraye
- Un spectrophotomètre XRite I1 Pro 1, 2, 3 ou 3 PLUS
- Une table lumineuse

Densito BR.png

Pour commencer, connectez le spectrophotomètre XRite I1 Pro, cliquez sur l'icône "Add Color"
Sélectionnez le mode de lecture "Transmissive"

Densito Transparent 1.png

Puis cliquez sur le bouton "I'm ready"

Densito Transparent 2.png

Positionnez le spectrophotomètre sur sa semelle de calibration


Puis cliquez sur le bouton "Start calibration"

Densito Transparent 3.png

Une fois que la calibration de votre spectrophotomètre est terminée, allumez et mesurez la tablette lumineuse.

Densito Transparent 4.png

Densito Ref.png

Mesurez vos films sur la table lumineuse

Densito BR.png

Après avoir renommé vos mesures, vous pouvez cliquer sur le bouton "Save and quit" pour les sauvegarder.

Densito Transparent 5.png

Sélectionnez l'échantillon mesuré, puis déroulez le menu "Color density" pour visualiser les valeurs de densité.
Si vous souhaitez connaitre la valeur de densité du noir, seule la quatrième valeur correspondant au V (visual) sera a prendre en considération.
Dans notre exemple nous avons une valeur de densité du noir (V) égale à 2,82

Densito Transparent 6.png

Mesure de couleurs sur un écran ou un média rétro-éclairé

Fonction disponible à partir de la version 1.30.0 de Coraye

La couleur théorique et la couleur affichée sur un écran, (surtout lorsque celui-ci n'est pas calibré) réserve souvent de mauvaises surprises.
Comment peut-on alors communiquer sereinement la couleur affichée sur son écran ?
La solution proposée par Coraye consiste à mesurer directement les couleurs sur l'écran avec un spectrophotomètre en mode transmision.
Les mesures pourront être par la suite exportées, converties, analysées, comme une mesure réalisée sur un papier ou un autre type de matière.


Comment capturer les couleurs sur votre écran.

Pour illustrer ce tutoriel, nous allons afficher une roue des couleurs sur un écran secondaire.


Pré-requis :

- Module Capture de couleurs
- Un spectrophotomètre (voir liste ci-dessous)

Commencez par connecter votre spectrophotomètre.

Spectrophotomètres supportés par le module "Capture Couleur" de Coraye :
- XRite I1 Pro 3 & I1 Pro 3 PLUS
- XRite I1 Pro 2
- XRite I1 Pro & I1 Pro UV
- EFI ES1000
- EFI ES2000
- EFI ES3000

Dans le logiciel Coraye, cliquez sur l'icône “Créer Couleur” situé dans le menu en haut à gauche du logiciel.


Une fenêtre s'affiche afin de vous permettre de définir les conditions de la lecture.
Ces paramètres sont dépendants de l'instrument de lecture que vous allez utiliser.

Dans le menu Mode de mesure, sélectionnez "Transmissive"

Mode transmissif.png

Utilisez le mode Reflective pour mesurer sur du papier ou de la matière
Utilisez le mode
Emissive pour capturer la courbe spectrale d'une couleur sur votre écran ou sur du média rétroéclairé
Utilisez le mode Transmissive pour mesurer une couleur sur votre écran ou sur du média rétroéclairé.

Etant donné qu'en mode "Transmissive" le spectrophotomètre n'émet pas d'illuminant pour effectuer la mesure, les conditions de mesures disparaissent.
Cliquez sur le bouton "Je suis prêt"

Mode transmissif 2.png

Si votre spectrophotomètre doit être étalonné, Coraye vous demandera de lancer la procédure d'étalonnage.


Pendant la calibration, vous devez positionner votre spectrophotomètre dans sa position d'étalonnage.

XRite I1 Pro 3
ES3000






XRite I1 Pro 2
ES2000



XRite I1 Pro
ES1000



Mesure du blanc de référence

En mode "Transmissive" il est nécessaire de mesurer le blanc de référence (valeurs RVB : R=V=B = 255 ou CMJN : C=M=J=N= 0)

Cette étape est importante car la couleur mesurée est dépendante de l'intensité et du type d'illuminant utilisée pour le rétro éclairage de votre écran (ou table lumineuse).

Mode transmissif 3.png

Dans notre exemple, nous avons du blanc aux quatres coins de notre image.
Nous allons donc choisir une zone suffisamment grande pour mesurer notre référentiel blanc.

Le blanc doit être mesuré sur l'écran  sur lequel vos couleurs seront affichées et dans les mêmes conditions d'affichage
Idem si la mesure est réalisée sur une table lumineuse.

Mesue blanc Transmissif.pngMesure du blanc de référence

Lorsque vous arrivez sur cette fenêtre, vous pouvez mesurer les couleurs sur votre écran.


Mesurons trois couleurs : Jaune, rouge et violette

Mesue jaune Transmissif.png Mesue rouge Transmissif.png Mesue violet Transmissif.png

Les mesures successives seront affichées les unes sous les autres.
Les valeurs Lab de chacune des couleurs apparaissent au fur et à mesure pour vous aider à effectuer des corrections entre les couleurs réelles des objets (ou matières) et la retouche des images affichées sur un écran graphique..

Capture Transmissif.png



Comment capturer les couleurs sur un média transparent rétro-éclairé (Backlit par exemple)

Pré-requis :

- Module Capture de couleurs
- Un spectrophotomètre compatible
- Une table lumineuse

La méthode pour capturer les couleurs sur un média transparent rétro-éclairé est exactement identique à celle pour mesurer les couleurs sur un écran.
La seule différence sera au moment de choisir la référence du blanc :
- Si vous souhaitez mesurer les couleurs en tenant compte du média (mode absolu), vous devrez mesurer le blanc sur la table directement.
- Si vous souhaitez mesurer les couleurs en ne tenant pas compte du média (mode relatif), vous devrez mesurer le blanc sur le média.

Blanc table lumineuse.png
Mesure en relatif
Blanc table lumineuse abs.pngMesure en absolu



Mesurons trois couleurs : Jaune, rouge et violette

Jaune table lumineuse.png Rouge table lumineuse.png Violet table lumineuse.png

Les couleurs mesurées s'afficheront au fur et à mesure de la lecture :

Mesure Baklit.png

L'exploitation des mesures est identique à celle des mesures réalisées en mode "Reflective" (sur du papier ou une matière)
Nous vous invitons à poursuivre en cliquant sur le lien suivant :

Maintenant, vos couleurs sont prêtes à être utilisées. Mais que puis-je faire après cela?
